Halbleiter -Keramik -Substrat -Board -High -End -Beschichtungsausrüstung

1. Warum ist die Halbleiter -Keramik -Substratbeschichtungsausrüstung für die Produktion des fortschrittlichen Schaltkreises essentiell?

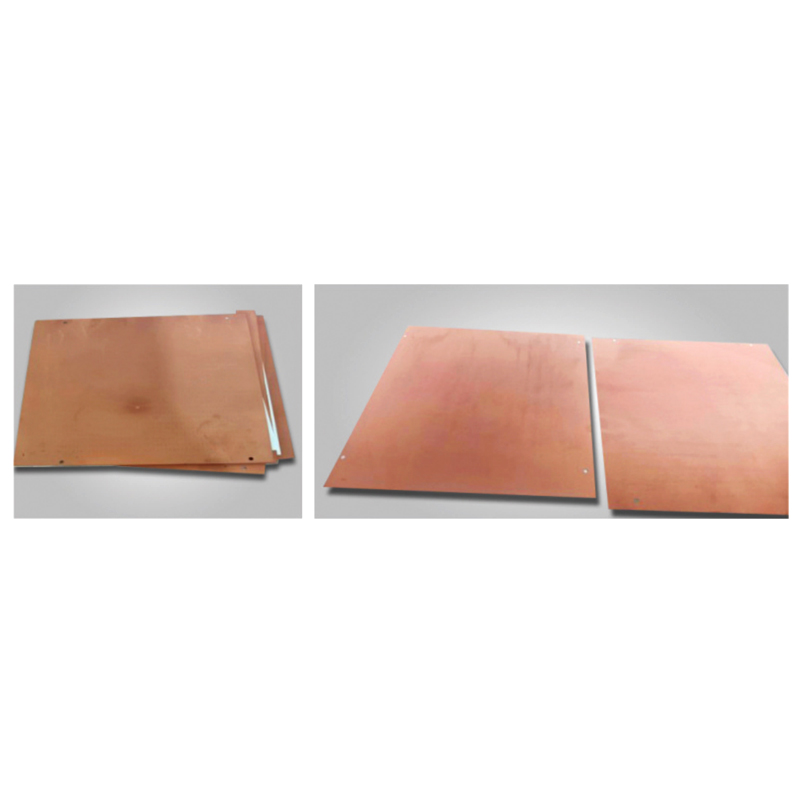

Halbleiter -Keramik -Substratbeschichtungsausrüstung ist das Herzstück der modernen Halbleiterherstellung und spielt eine entscheidende Rolle bei der Verbesserung der Leistung und Zuverlässigkeit von Keramiksubstraten, die in elektronischen Geräten verwendet werden. Der Prozess des Auftragens einer Metallverbundschicht, typischerweise Kupfer, auf das Keramiksubstrat ist entscheidend für die Vorbereitung von Substraten, die eine komplizierte Schaltung unterstützen und die strengen Leitfähigkeitsanforderungen von Halbleitergeräten erfüllen können. Diese Beschichtung dient als Grundlage für nachfolgende Schritte, wie z. B. die Erstellung der Schaltung, um sicherzustellen, dass das Keramiksubstrat die elektrische Leitfähigkeit und thermische Stabilität bietet, die für die Leistung des Geräts erforderlich sind.
Hongtian Technology Co., Ltd., ein führender Anbieter von High-End-Semiconductor Ceramic-Substratbeschichtungsausrüstung, setzt sich für fortschrittliche, maßgeschneiderte Lösungen für Hersteller in der Halbleiterindustrie ein. Mit unserem Fokus auf intelligente Fertigung und Prozesssicherung bemühen wir uns, die spezifischen Bedürfnisse unserer Kunden zu erfüllen, indem wir Produkte liefern, die die Schaffung von Hochleistungs-Halbleiterkomponenten unterstützen.
Unsere Halbleiter -Keramik -Substratbeschichtungsausrüstung sorgt für eine hohe Präzision, Konsistenz und Effizienz des Sputterprozesses. Durch die Einführung von Argongas in einen mit hohen Vakuum versiegelten Behälter und ionisierende Ionisierung, um einen Fluss von Argonionen zu erzeugen, ermöglichen wir eine glatte und gleichmäßige Metallverbundschicht, um sich mit dem Keramiksubstrat zu verbinden. Diese Bindung ist wichtig, um sicherzustellen, dass die Keramik -Substrate die komplizierten Schaltkreise bewältigen können, die das Rückgrat der Halbleitertechnologie bilden. Die resultierenden Beschichtungen verbessern die Leitfähigkeit und Haltbarkeit der Substrate, wodurch sie für die Verwendung in hoch anspruchsvollen Anwendungen wie Mikrochips, LED -Technologie und Stromversorgungsgeräten geeignet sind.
Bei der Hongtian Technology Co., Ltd., verstehen wir die entscheidende Rolle, die Halbleiter -Keramik -Substrate bei der Leistung elektronischer Geräte spielen. Unsere fortschrittlichen Geräte sind so konzipiert, dass sie die genauen Anforderungen dieser Branche erfüllen und den Herstellern die Werkzeuge zur Verfügung stellen, die sie benötigen, um hochwertige Produkte zu erstellen, die unter den schwierigsten Bedingungen zuverlässig funktionieren. Durch die Investition in High-End-Halbleiter-Keramik-Substrat-Beschichtungsgeräte sind unsere Kunden besser gerüstet, um in einem wettbewerbsfähigen Markt weiterzubleiben und gleichzeitig die Produktion von leistungsstarken, dauerhaften Komponenten sicherzustellen.

2.Wie funktioniert der Beschichtungsprozess, um Präzision und Qualität zu erreichen?
Der Beschichtungsprozess in der Produktion von Halbleiter -Keramik -Substrat ist hochspezialisiert und erfordert fortschrittliche Technologie, um eine optimale Leistung zu gewährleisten. Bei der Hongtian Technology Co., Ltd. verwendet unsere Beschichtungsausrüstung einen mit hohen Vakuum versiegelten Behälter, in dem Argongas eingeführt und ionisiert wird, um Argonionen zu erzeugen. Diese Ionen werden dann auf ein Zielmaterial gerichtet, typischerweise Kupfer, das eine dünne Metallverbundschicht auf der Oberfläche des Keramiksubstrats bildet. Diese Schicht ist der erste Schritt bei der Vorbereitung des Substrats für die anschließende Herstellung elektronischer Schaltungen.
Unsere Ausrüstung ist so konzipiert, dass sie in diesem Prozess die höchste Präzisionsgrenze bietet, um sicherzustellen, dass die Metallverbundschicht gleichmäßig aufgetragen wird und die Bindung zwischen Metall und Keramik stark und langlebig ist. Die in unserer Ausrüstung verwendete Argon -Ionen -Sputtertechnik ermöglicht eine feine Kontrolle über die Dicke und Qualität der Metallbeschichtung, was für die Erreichung der erforderlichen Leitfähigkeit und den thermischen Managementeigenschaften von Halbleitergeräten entscheidend ist.
Die Präzision dieses Beschichtungsprozesses ist wichtig, um sicherzustellen, dass die Keramiksubstrate den elektrischen Anforderungen und thermischen Belastungen standhalten können, denen sie in ihren endgültigen Anwendungen begegnen werden. Eine schlechte oder ungleichmäßige Beschichtung könnte zu Mängel, schlechter Leistung oder sogar einem Versagen der endgültigen Halbleiterkomponente führen. Aus diesem Grund legt Hongtian Technology Co., Ltd. so stark auf High-End-Anpassungen und intelligente Fertigung, um den spezifischen Bedürfnissen jedes Kunden zu erfüllen, um sicherzustellen, dass die Keramik-Substrate mit den höchsten Qualitätsstandards beschichtet sind.
Unsere Ausrüstung integriert Prozesssicherungstechnologien, mit denen die Hersteller jeden Aspekt des Beschichtungsprozesses überwachen und steuern können. Von der Einführung des Argongass bis zur Anwendung der Metallverbundschicht wird jeder Schritt sorgfältig reguliert, um Konsistenz und Präzision aufrechtzuerhalten. Dieses Kontrollniveau ist für die Herstellung hochwertiger Substrate von wesentlicher Bedeutung, die die Erstellung zuverlässiger und langlebiger Halbleitergeräte unterstützen. Durch die Nutzung unseres Fachwissens und unserer fortschrittlichen Technologie können unsere Kunden sicher sein, dass sie die besten Geräte für den Halbleiter -Substratbeschichtungsprozess verwenden.

3.Was sind die wichtigsten Vorteile der Verwendung von High-End-Beschichtungsgeräten in der Halbleiterproduktion?
High-End Halbleiter -Keramik -Substratbeschichtungsausrüstung bietet eine Reihe von Vorteilen, die für Hersteller von entscheidender Bedeutung sind, die darauf abzielen, in der sich schnell entwickelnden Halbleiterindustrie wettbewerbsfähig zu bleiben. Bei Hongtian Technology Co., Ltd. sind wir bestrebt, intelligente leistungsstarke Lösungen bereitzustellen, die unseren Kunden helfen, eine größere Effizienz, Präzision und Zuverlässigkeit in ihren Herstellungsprozessen zu erreichen.
Einer der Hauptvorteile der Verwendung von High-End-Beschichtungsgeräten ist die Fähigkeit, eine einheitliche, hochwertige Metallverbundschicht auf dem Keramiksubstrat zu erreichen. Diese Gleichmäßigkeit ist wichtig, um sicherzustellen, dass das Substrat über die erforderliche elektrische Leitfähigkeit und die thermischen Eigenschaften verfügt, die für die Schaffung von Halbleiterschaltungen erforderlich sind.
Ein weiterer wichtiger Vorteil ist die erhöhte Effizienz und Geschwindigkeit des Beschichtungsprozesses. Die Ausrüstung von Hongtian Technology Co., Ltd., wurde entwickelt, um den Sputterprozess zu optimieren, Ausfallzeiten zu verringern und den Durchsatz zu erhöhen, ohne die Qualität zu beeinträchtigen. Unsere intelligenten Fertigungssysteme umfassen fortschrittliche Prozesssteuerungstechnologien, die eine Überwachung und Anpassungen in Echtzeit ermöglichen, um sicherzustellen, dass der Beschichtungsprozess bei Spitzeneffizienz läuft.
Die Zuverlässigkeit und Haltbarkeit der von High-End-Geräten hergestellten Beschichtungen sind ebenfalls erhebliche Vorteile. Die starke und konsistente Bindung zwischen dem Metallverbund und dem Keramiksubstrat trägt dazu bei, die langfristige Leistung der Halbleitergeräte zu verbessern, die auf diesen Substraten angewiesen sind. Mit unseren Geräten können Hersteller Keramiksubstrate produzieren, die unter hohen elektrischen Belastungen, hohen Temperaturen und anderen anspruchsvollen Bedingungen gut abschneiden.
